Montaggio telecamera di retromarcia e controllo scarico acque grigie

Scegli una categoria

Il lavoro consiste nell' installare 2 telecamere ( ma può anche essere una) che permettono a chi guida di poter vedere degli ostacoli nel retro del camper, e per posizionarsi sopra il tombino x lo scarico scarico.

Materiale necessario:
Monitor + 2 telecamere con infrarossi ( io le ho comprate a una fiera di elettronica )
Cavo microcoassiale con alimentazione ( lo trovate nei negozi di antenne o di antifurti)
Cavo bipolare x alimentazione
Attrezzi necessari:
trapano - cacciaviti - forbici elettricista - fascette elettriche - saldatorino a stagno - silicone con pistola - canalina marrone - 2 stecche

Realizzazione:
Per prima cosa bisogna individuare il percorso più breve e comodo per far passare i cavi, nel mio caso ho sfruttato molto i pensili e i passaggi dei cavi elettrici posati dal costruttore.

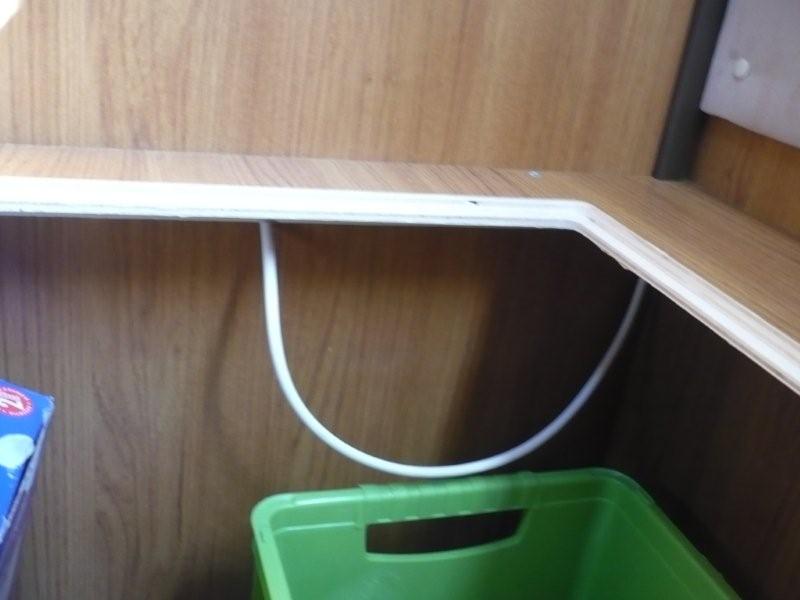

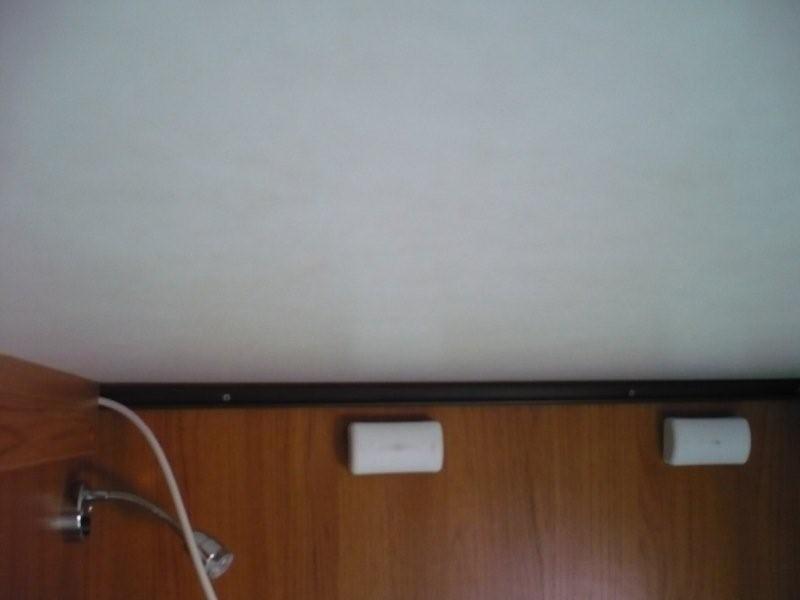

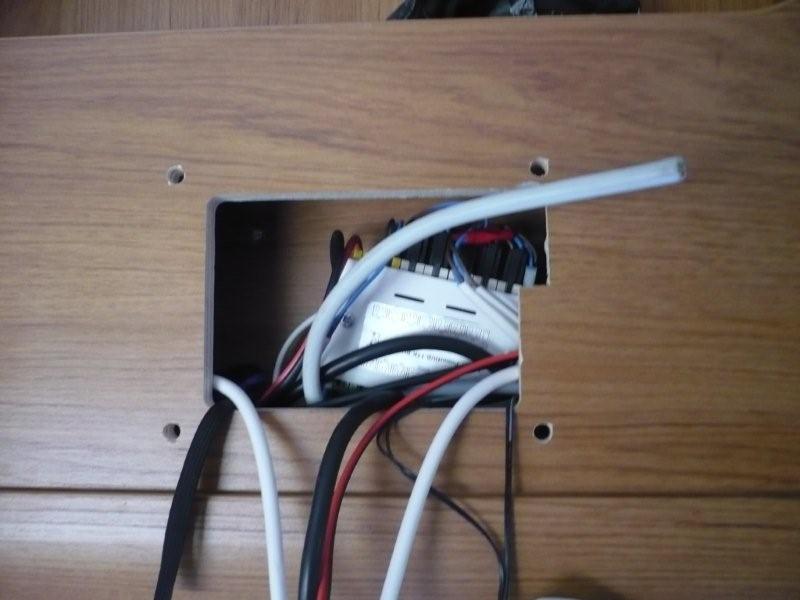

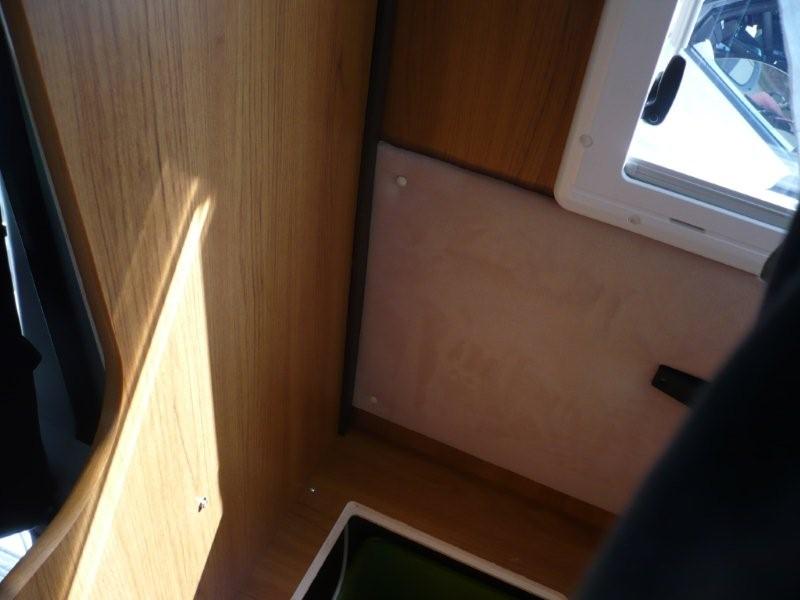

Dentro i pensili ho fissato una canalina marrone dove il cavo è passato comodamente,pensile dopo pensile sono arrivato al letto posterione e grazie a una canalina sono arrivato in corrispondenza del terzo STOP.
clikka per ingrandire l'immagine
clikka per ingrandire
clikka per ingrandire l'immagine
clikka per ingrandire
clikka per ingrandire

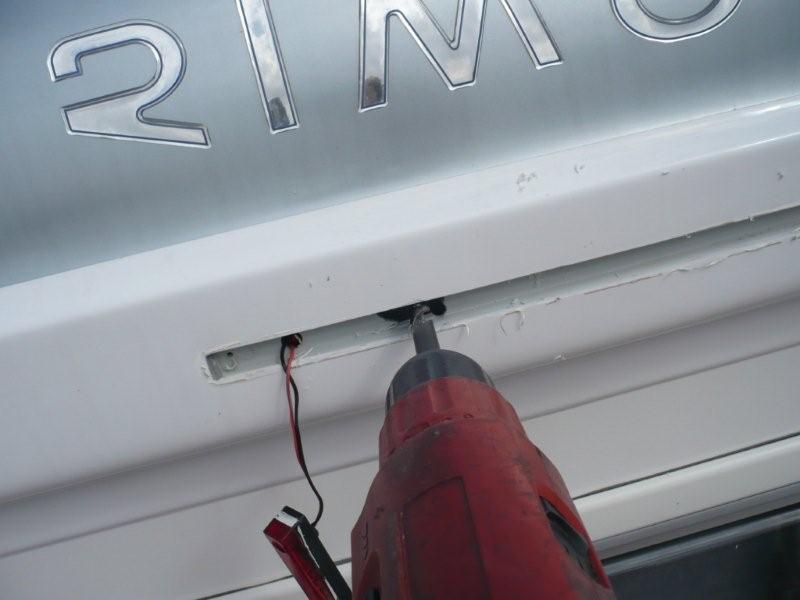

Una volta passato il cavo, siamo a buon punto, a questo punto basta aprire il terzo stop da fuori, e con il trapano fare un foro internamente per far passare il cavo all' esterno.
clikka per ingrandire l'immagine

clikka per ingrandire l'immagine
A questo punto si collegano i cavi il cavo schermato va saldato ma niente di particolare qui sotto dal sito www.audiocostruzioni.com come si salda uno spinotto RCA
Ecco i nostri componenti, apro il connettore rca e metto subito la parte esterna che svito infilata nel cavo, altrimenti ci si scorda

Tolgo la protezione esterna e apro la calza

spello anche il centrale e arrotolo per bene tutto cercando di non lasciare peletti in giro
Guardo di tenere le lunghezze proporzionate , in modo che quando rimettero la sua protezione esterna non si vedano le spellature
Comincio a saldare la parte centrale del connettore detto polo caldo

Dopo saldo la calza esterna bene arrotolata nell'altra linguetta del connettore , e poi rimonto il tutto.

Ed ecco fatto!
Una volta saldato lo spinotto si collega la telecamera e si richiude lo stop sigillando il tutto con un filo di silocone intorno allo stop, consiglio di bagnarsi il dito con dell' acqua saponata e poi schiacciare il silicone con il dito, in modo di farlo aderire bene.
clikka per ingrandire l'immagine
clikka per ingrandire l'immagine
Ora passiamo alla cabina del camper e colleghiamo il monitor, il passaggio dei cavi è stato fatto passando dal cielo della cabina, per capirci quel rivestimento che abbiamo sopra la testa mentre guidiamo.
Quasi tutti i camper nel punto di giunzione tra cabina e cellula hanno un passaggio dei cavi che porta sotto al telaio del mezzo. Da li sono passato con il secondo cavo che poi ho fascettato sul telaio fino ad arrivare al serbatoio delle acque grigie , ho saldato gli spinotti come sopra e con una squadretta ho fissato la telecamera che controlla gli scarichi.
clikka per ingrandire l'immagine
clikka per ingrandire l'immagine
Poi una volta puntata una bella nastrata con nastro isolante sia a proteggere i collegamenti sia a proteggere la telecamerina. Ora basta posizionare il monitor, io ho scelto un monitor da specchietto cosi non ho nulla sul cruscotto ed è poco visibile. Il monitor ha 2 fili di alimentazione che andranno collegati cosi il nero alla massa del camper una vite sulla carrozzeria e il positivo al polo centrale dell' accendisigari. I due cavi video andranno collegati con altri 2 spinotti cha avremo precedentemente saldato. Io tutti questi collegamenti li ho fatti dentro la copertura della giunzione tra cabina e cellula.
clikka per ingrandire l'immagine


clikka per ingrandire l'immagine
A questo punto una volta testato il tutto e constatato che tutto funziona ho richiuso il tutto.
Ecco come si presenta il monitor finito.......
